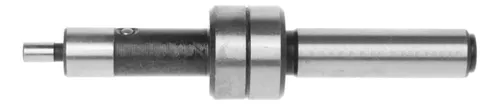

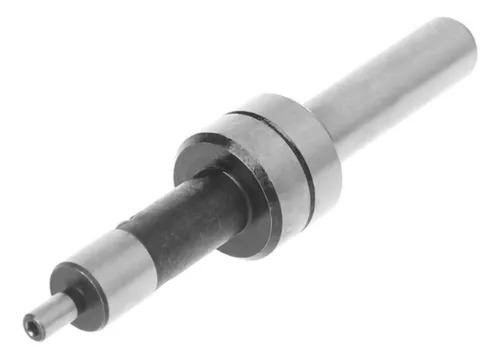

Ferramenta de medição de alta precisão que pode definir rápida e facilmente a posição central exata do eixo mecânico e da peça.
Precisão e reprodutibilidade de gabaritos competentes de perfuração, fresamento, perfuração e moagem, etc. O posicionamento de precisão funciona.
Desconecte os pinos do localizador, a mola pode ser substituída.
O papel do Edge Finder é determinar a posição da peça de trabalho na máquina, que determina o sistema de coordenadas de trabalho.
Aplicável a fresadoras tradicionais e centros de usinagem.
Com o uso velocidade 400-600rpm.
A sonda especialmente projetada 4mm, prevê uma pequena abertura é trincheira estreita e medida usando.
A extremidade inferior da parte de rotação é blindada magneticamente.
Alta resistência e dureza.
Durável em uso.

Especificação:
Materiais: Aço
Dimensões: aprox. 90x18mm(3.54x 0.71in)
Sonda diâmetro: aprox. 4mm (0,16in)
Haste diâmetro: aprox. 10mm (0,39in)
Cor: Prata & preto
Quantidade: 1 conjunto

Nota:
Transição: 1cm = 10mm = 0,39 polegadas
Aguarde por favor o erro 1-3mm devido à medida manual.

Dúvidas Frequentes:
Posso utilizar em Centros de Usinagem?
SIM
Posso Utilizar em Fresadoras?
SIM
Posso utilizar mais de 1000 RPM?
Não , o produto será danificado
È mais preciso do que uma Haste com Relógio apalpador?
NÃO , a precisão do relógio é superior
Quando posso utilizar?
Em peças onde a precisão seja na casa Decimal.

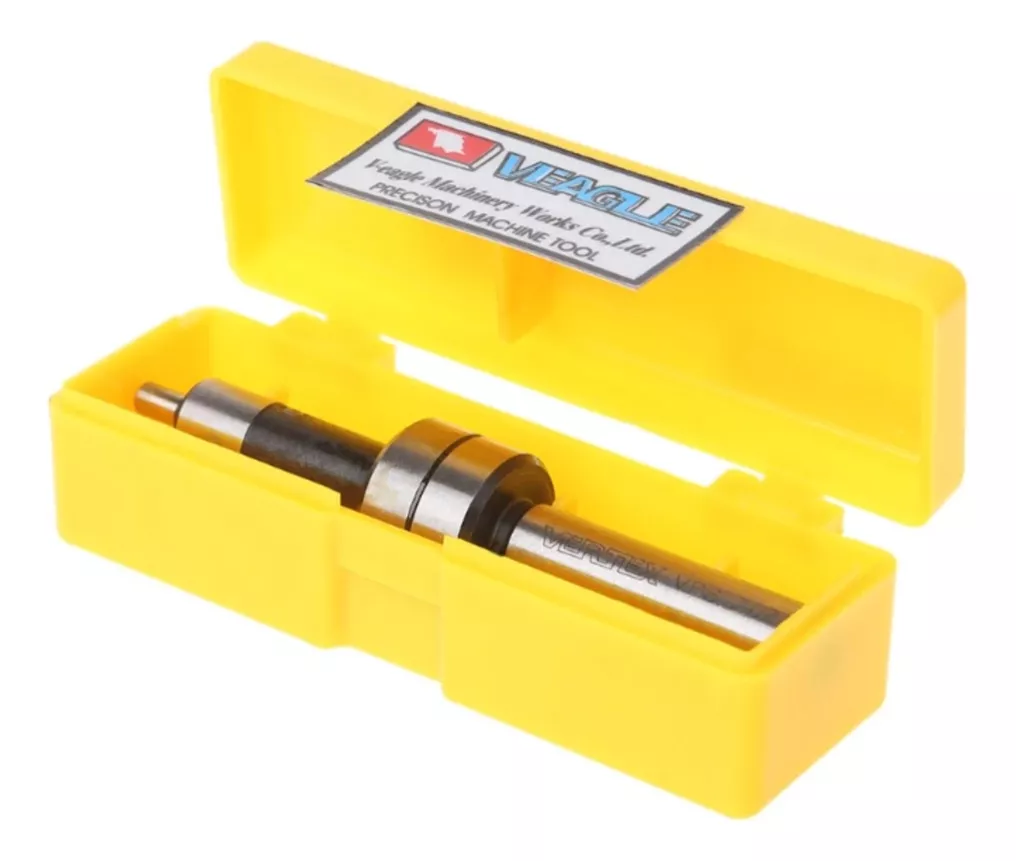

Pacote Inclui : 1 Sensor de Localização e 1 caixa de Armazenamento
Modo de Utilização:
Usar Rotação Indicada 600 – 800 RPM ele irá ficar visivelmente girando
fora de centro .
Aproximar através da manivela da Máquina em direção a Lateral da peça .
A medida que for se aproximando o localizador da peça você irá perceber
a diminuição do deslocamento entre a haste e a ponta que está em contato
com a peça .
Quando o mesmo parar de ficar girando fora de centro ele Estará centralizado.
Significa que existe apenas a distância do Raio do localizador que está encostado
na peça .
Neste caso 5mm que é o Raio do Localizador ( que é metade do diâmetro de
10 mm do Localizador) .
OBS: se você avançar demais , ele irá sair fora de centro novamente
Fazendo com que seja necessário refazer o processo todo novamente

Cuidados com Sensor:
Não utilizar o Localizador danificado ( Amassado , com mola ruim)
Caso contrário isso afetara a precisão do produto.
Ao ligar o RPM ficar atento ao limite estabelecido para utilização do
Produto , se for muito acima do especificado ele será danificado .
Após o uso , guarde-o na caixa de Armazenamento , assim você
Manterá seu Localizador sempre limpo e com máxima eficiência .
