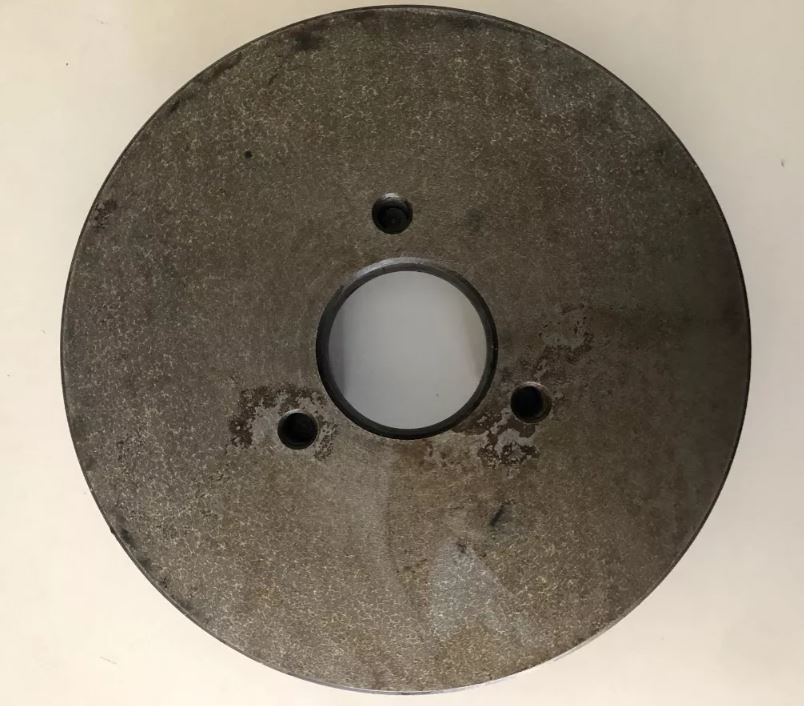

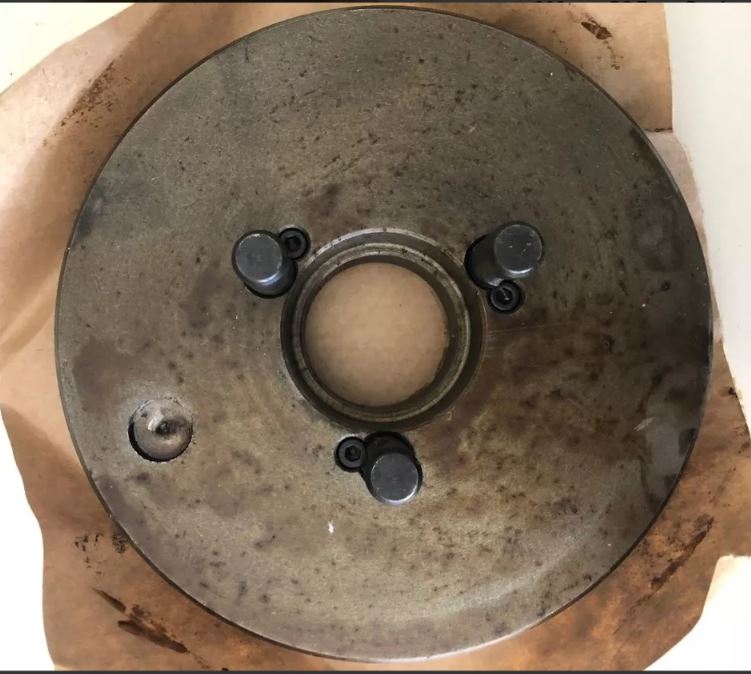

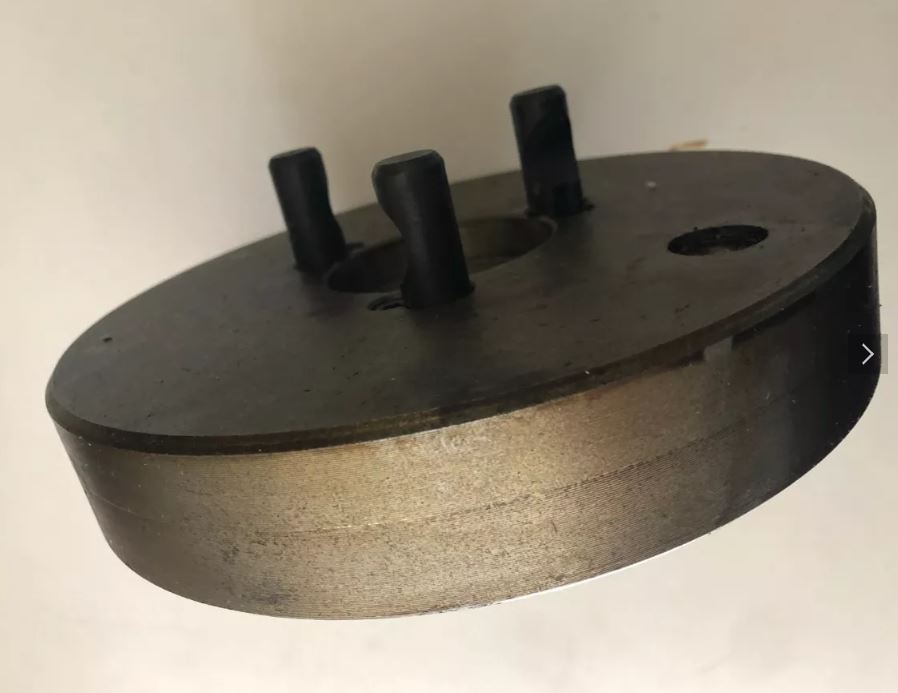

Flanges para Fixação de Placa em Torno Mecânico ( Romi I20 e S20 )
SISTEMA - CAMLOCK 3 PINOS
Diâmetro EXTERNO DESTA FLANGE É DE 8 Polegadas ( 200mm ) =

TORNOS - ROMI I20 / S20 E OUTROS COM ESTAS MEDIDAS E FIXAÇÃO POR PINOS

IMPORTANTE VERIFICAR:
- DIÂMETRO MAIOR DO CONE = 53,97
- DIÂMETRO DO FURO = 40MM
- A QUANTIDADE DE PINOS = 3
- DIÂMETRO DOS PINOS = 14mm
- ENTRE CENTRO DOS PINOS = 61MM
- ESPESSURA DA FLANGE = 36MM

ESTE MODELOS TEM AS SEGUINTES MEDIDAS:
MODELO D3 = Diâmetro MAIOR DO CONE de 53,97mm - FURO DE 40MM - DIAMETRO DA FLANGE 8"( 200MM ) PARA ( Romi - I20 / S20 )
