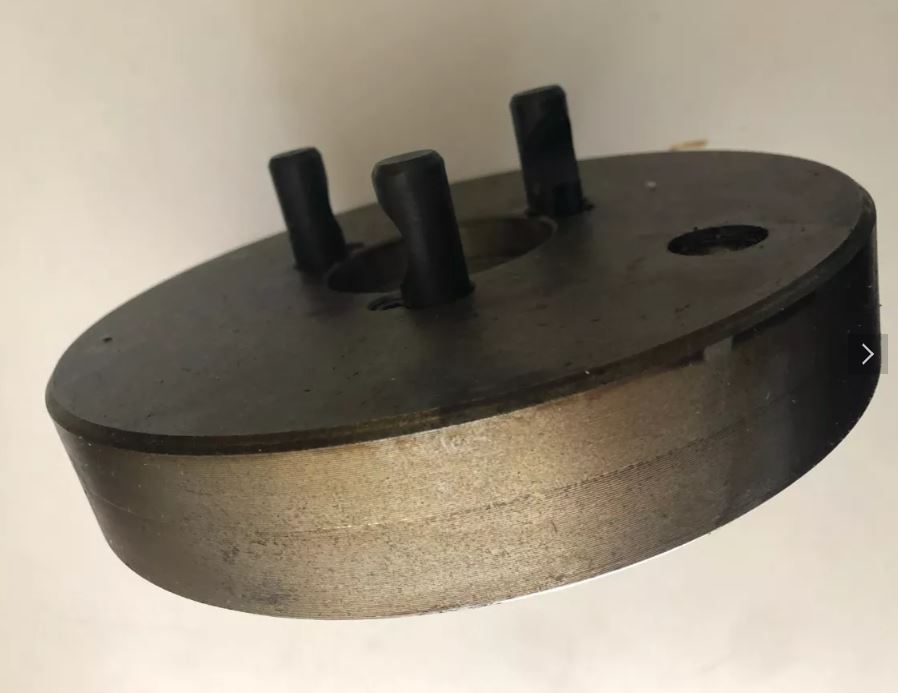

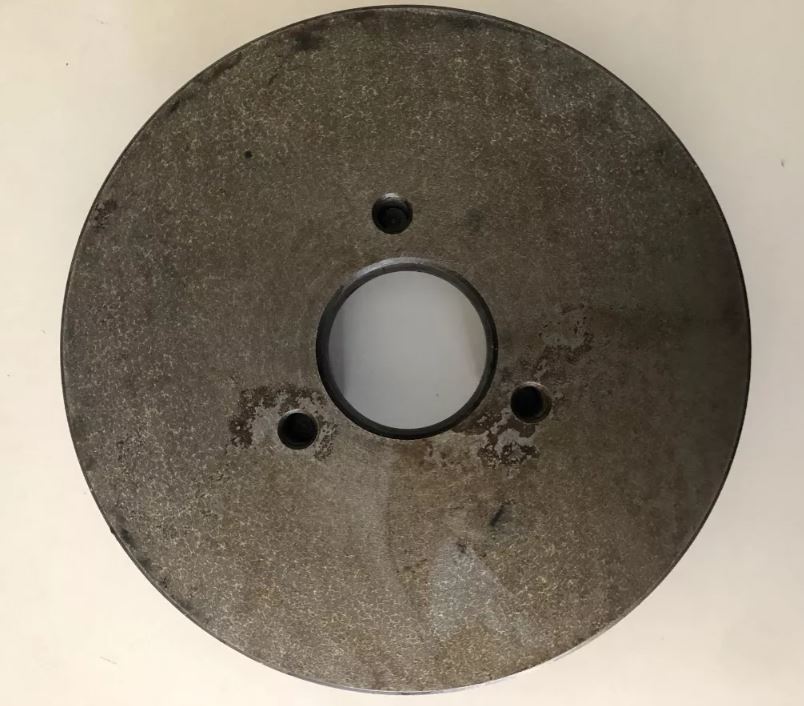

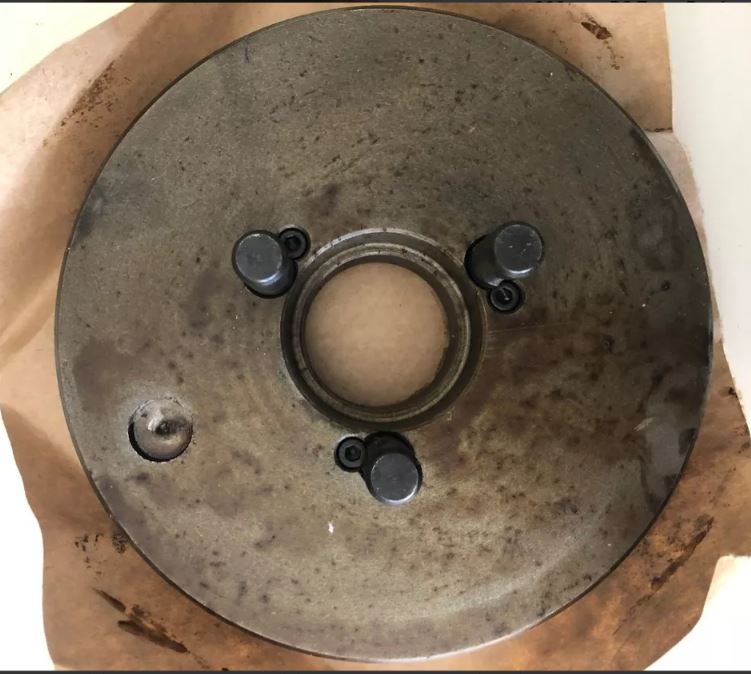

Flanges para Fixação de Placa em Torno Mecânico ( Romi ID 20 e outros )
SISTEMA - CAMLOCK 3 PINOS
Diâmetro EXTERNO DESTA FLANGE É DE 8 Polegadas ( 205mm ) =
TORNOS - ROMI ID20 E OUTROS COM ESTAS MEDIDAS E FIXAÇÃO POR PINOS

IMPORTANTE VERIFICAR:
- DIÂMETRO MAIOR DO CONE = 63,51
- DIÂMETRO DO FURO = 60MM
- A QUANTIDADE DE PINOS = 3
- DIÂMETRO DOS PINOS = 5/8
- ENTRE CENTRO DOS PINOS = 70MM
- ESPESSURA DA FLANGE = 36MM

ESTE MODELOS TEM AS SEGUINTES MEDIDAS:
MODELO D4 = Diâmetro MAIOR DO CONE de 63,51mm - FURO DE 60MM - DIAMETRO DA FLANGE 8"( 205MM ) PARA ( Romi - ID 20 )
