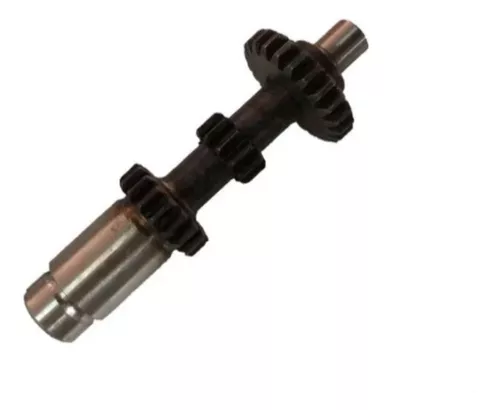

Carretel de engrenagens para o mancal do sistema de avanço automático

Aplicação :
Fresadoras Ferramenteiros
ISO - 30 e 40

Medidas :
Comprimento total do eixo - 96mm
Diâmetro e comprimento da ponta retificada menor - 9,5mm D x 10,0mm C
Diâmetro do encaixe retificado da Coroa - 16mm com Cheveta de 3mm
Diâmetro do eixo retificado maior - 18mm
Engrenagem maior - 23 Dentes
Engrenagem central - 12 Dentes
Engrenagem menor - 18 Dentes
