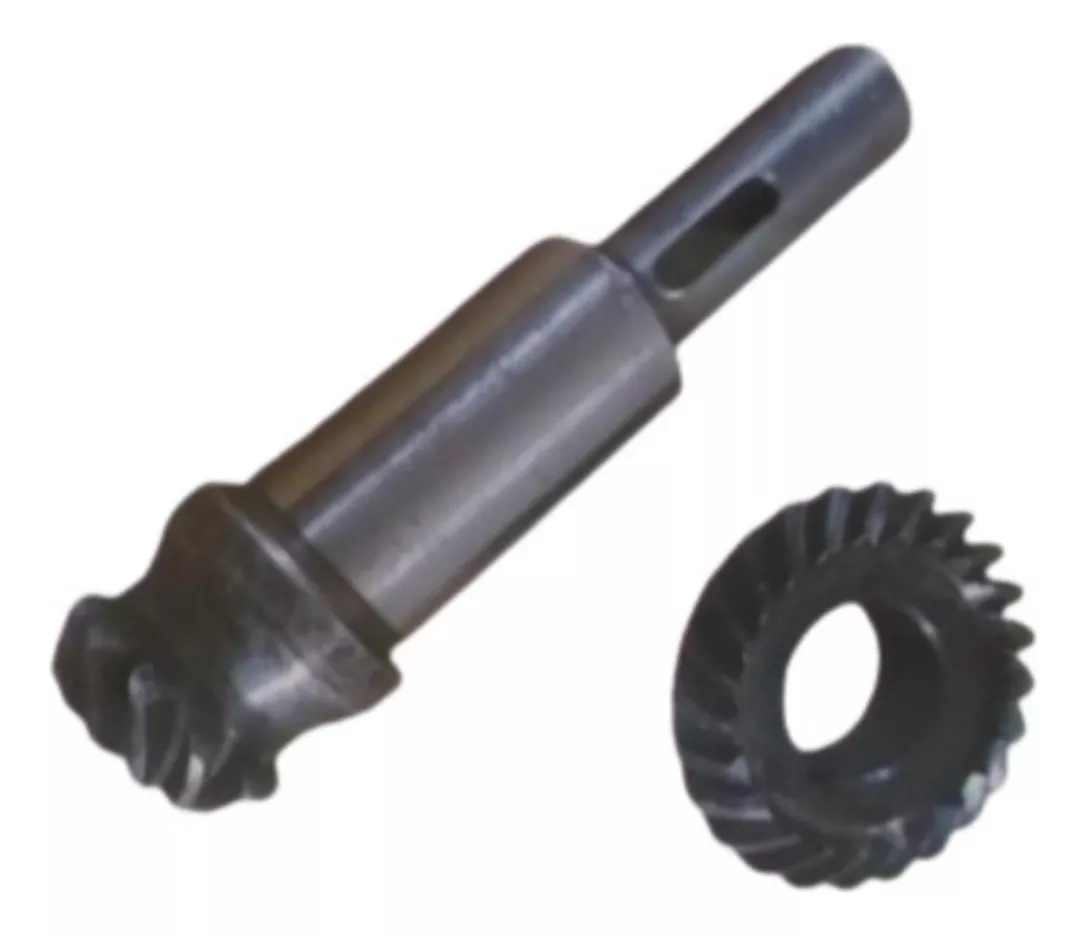

CONJUNTO EIXO + ( COROA ) ENGRENAGEM HELICOIDAL
APLICAÇÃO:
CONJUNTO AUTOMÁTICO DAS FRESADORAS FERRAMENTEIRAS
PEÇAS ORIGINAIS IMPORTADAS

DIMENSÕES:
EIXO:
COMPRIMENTO TOTAL = 80MM
DIAMETRO MAIOR DO EIXO = 17MM
COMPRIMENTO DA PARTE MAIOR = 31
DIAMETRO MENOR DO EIXO = 11MM
COMPRIMENTO DA PARTE MENOR = 30
QUANTIDADE DE DENTES = 12 DENTES
RASGO DE CHAVETA = 12 X 3MM

COROA:
DIAMETRO EXTERNO = 38MM
DIAMETRO INTERNO = 16MM
QUANTIDADE DE DENTES = 24
RASGO DE CHAVETA = 11 X 3MM
ALTURA TOTAL = 13MM
DIMENÇÕES DO REBAIXO = 25,5 X 5,5MM
